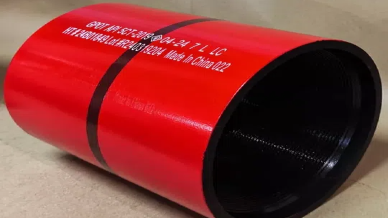

В сложных условиях разведки нефти и газа муфты обсадных труб API 5CT играют решающую роль в обеспечении целостности скважин. Эти компоненты используются для соединения секций обсадных труб, образуя непрерывный и устойчивый к давлению трубопровод в стволе скважины. Обсадная колонна обеспечивает структурную поддержку скважины и изолирует различные подземные зоны для предотвращения миграции жидкости.
Муфта обсадной колонны, хотя и является относительно небольшим компонентом, важна для надежности всей обсадной колонны. Если муфта выйдет из строя – из-за недостаточной прочности, плохой резьбы или несовместимости с материалом обсадной колонны – последствия могут быть серьезными, включая утечки, разрушение конструкции или проблемы с управлением скважиной.
Выбор правильной муфты обсадной колонны API 5CT особенно важен в сложных скважинных условиях, таких как пласты с высоким давлением и высокой температурой (HPHT), наклонно-направленные или горизонтальные скважины и коррозионно-активные геологические зоны. Неправильный выбор может поставить под угрозу целостность скважины и привести к дорогостоящим сбоям или угрозе безопасности.
Американский институт нефти (API) установил комплексные стандарты для обеспечения безопасности, качества и стабильности нефтепромысловых трубных изделий. Двумя наиболее важными стандартами, связанными с муфтами обсадных колонн, являются API 5CT и API 5B.
API 5CT регулирует конструкцию, материалы, эксплуатационные свойства и испытания обсадных и насосно-компрессорных труб, используемых в нефтяных и газовых скважинах. Он определяет механические и химические требования к используемой стали, включая марки, размеры и протоколы испытаний. API 5B, с другой стороны, фокусируется на требованиях к нарезанию резьбы, калиброванию, проверке и смазке резьбы для обеспечения надежного и надежного соединения между обсадными колоннами.
Выбор муфт, изготовленных в строгом соответствии с этими стандартами, дает несколько важных преимуществ:
Взаимозаменяемость : стандартизация API позволяет использовать компоненты разных производителей вместе без проблем совместимости.
Размерная и механическая стабильность : операторы могут рассчитывать на однородную толщину стенок, внешний диаметр, форму резьбы и свойства растяжения.
Подтвержденная надежность : каждая муфта подвергается тщательному контролю, включая неразрушающий контроль, измерение резьбы и проверку термообработки, что обеспечивает надежную работу в сложных условиях.
Используя сертифицированные муфты API 5CT и 5B, операторы значительно снижают риски сбоя соединения, утечек или смещения во время бурения и добычи.
Муфты обсадных труб API 5CT производятся с внешними диаметрами от 4-1/2 дюйма до 20 дюймов, что соответствует стандартным размерам обсадных труб, используемых в наземных, промежуточных и эксплуатационных обсадных колоннах. Правильное соответствие размеров имеет решающее значение для обеспечения плавного соединения и несущей способности по всему стволу скважины.
Помимо размера, жизненно важную роль играет совместимость марок материалов. Муфты должны изготавливаться из материалов, которые по механической прочности и устойчивости к воздействию окружающей среды соответствуют или превосходят соединяемые ими обсадные трубы. Некоторые из наиболее распространенных классов API включают:
J55 и K55 : Марки начального уровня, используемые в неглубоких скважинах или обсадных колоннах при низком давлении и минимальном коррозионном воздействии.
N80-1 и N80-Q : варианты средней прочности, идеально подходящие для более глубоких скважин и обеспечивающие лучшую производительность в несколько более суровых условиях.
L80 : известен своей повышенной устойчивостью к коррозии CO₂; подходит для эксплуатации в умеренно кислых средах.
P110 и Q125 : Высокопрочные марки, используемые в глубоких скважинах или скважинах с высоким давлением и высокой температурой (HPHT), где ожидаются экстремальные нагрузки.
C90, T95 и C110 : эти марки специально разработаны для сред с сернистым газом и обеспечивают надежную стойкость к сульфидному коррозионному растрескиванию под напряжением (SSCC).
Для поддержания общей прочности и целостности обсадной колонны выбранная муфта должна быть того же или более высокого качества, чем обсадная труба. Несоответствующие марки могут стать слабым местом при осевых, растягивающих или сжимающих нагрузках, увеличивая риск отказа во время бурения или производственных операций.
Нарезка резьбы является важнейшим аспектом муфт обсадных труб API 5CT, поскольку она напрямую влияет на надежность уплотнения, механическую прочность и простоту свинчивания во время установки. Тип соединения определяет, насколько эффективно обсадная колонна выдерживает внутреннее давление, осевые нагрузки и воздействие окружающей среды в течение срока службы скважины. API распознает три стандартных типа резьбы для муфт обсадных труб:
STC (муфта с короткой резьбой):
STC — экономичный вариант с относительно короткой длиной резьбы. Он прост в изготовлении и сборке, что делает его пригодным для неглубоких скважин и скважин низкого давления, где требования к соединению умеренные.
LTC (муфта с длинной резьбой):
LTC имеет более длинное зацепление с резьбой, чем STC, что обеспечивает лучшую прочность на разрыв и улучшенное уплотнение при умеренном давлении. Он обычно используется в скважинах средней глубины, где требуется более высокая механическая целостность.
BTC (муфта с опорной резьбой):
BTC является наиболее широко используемым типом на нефтяных месторождениях. Прочный профиль опорной резьбы обеспечивает превосходную устойчивость к осевым и растягивающим нагрузкам. Разработанный для работы с высокими нагрузками, BTC является предпочтительным выбором для более глубоких скважин и стандартных сред с высоким давлением.
Для более сложных условий бурения, таких как бурение с большим отходом от вертикали, сильно наклонно-направленные скважины и операции HPHT (высокое давление и высокая температура), стандартная резьба API может не обеспечивать достаточных уплотняющих характеристик или структурной целостности. В таких случаях операторы часто обращаются к резьбе премиум-класса, обеспечивающей превосходную функциональность:
TTGM-4 (взаимозаменяемый VAM TOP): резьба TTGM-4, разработанная для обеспечения герметичности в тяжелых условиях, обеспечивает улучшенное уплотнение металла по металлу и повышенную прочность на крутящий момент.
Новые VAM и Big Omega: эти соединения рассчитаны на высокое растяжение и сжатие, что делает их пригодными для сложных морских или сверхглубоких береговых скважин.
TSH PH6: известен своей исключительной усталостной стойкостью и гибкостью в суровых условиях, включая газонепроницаемые.
Резьбы премиум-класса часто сертифицированы протоколами испытаний CAL IV, проверяющими их характеристики в моделируемых условиях скважины, включая экстремальные нагрузки, газовое уплотнение под высоким давлением и термоциклирование.
Таким образом, правильный выбор между стандартными и премиальными типами резьбы должен основываться на глубине скважины, давлении, температуре и требуемой механической прочности. Выбор подходящего резьбового соединения повышает общую безопасность и долговечность скважины.
Материал, используемый для муфт обсадных труб API 5CT, должен соответствовать материалу трубы, чтобы избежать слабых мест в обсадной колонне. Стандарты API требуют, чтобы муфты:
Будьте безупречны
Соответствуйте марке, типу и PSL (уровню технических характеристик продукта) корпуса.
Пройти одинаковую термическую обработку (например, закалку и отпуск)
Кроме того, производственный процесс должен соответствовать строгим стандартам качества. Муфты следует изготавливать из:
Соединительный шток
Соединительные заготовки
Горячие поковки (за исключением некоторых марок)
Важно отметить, что муфты C110 и Q125 не должны изготавливаться из горячей поковки из-за их уникальных металлургических требований.
Постоянная толщина стенок, точность резьбы, твердость и концентричность также являются ключевыми показателями качества соединения. Это гарантирует надежную работу муфты в течение всего срока службы скважины.
Скважины бурятся в широком диапазоне условий, и выбор муфт обсадных труб должен учитывать конкретные условия эксплуатации, такие как:
Для скважин, содержащих CO₂, H₂S или другие агрессивные газы, требуются высоколегированные или устойчивые к коррозии марки (например, L80, 13Cr, C90, T95), чтобы избежать сульфидного растрескивания под напряжением (SSC) или общего коррозионного разрушения.
Более глубокие скважины сталкиваются с экстремальными температурными и давлениями. Такие марки, как P110, Q125 и C110, подходят для таких ситуаций благодаря их высокому пределу текучести и стойкости к термообработке.
Муфты корпуса должны выдерживать:
Растягивающие нагрузки от веса трубы
Сжимающие силы во время установки
Осевые нагрузки от направленного бурения или движения пласта
Правильный выбор материала и высококачественная резьба повышают производительность при таких нагрузках, снижая риск затирания резьбы, проскальзывания муфты или отказа во время отключения.
Выбор правильной муфты обсадной колонны API 5CT имеет важное значение для обеспечения целостности скважины, безопасности и долгосрочной эффективности эксплуатации. От стандартной резьбы API до коррозионно-стойких вариантов премиум-класса для скважин HPHT — каждый выбор должен основываться на строгом соблюдении стандартов API 5CT/5B, правильном подборе размеров и марок, характеристик уплотнения и экологических требованиях. Для снижения операционных рисков и повышения производительности скважин решающее значение имеет партнерство с надежным поставщиком.
TIANJIN RICHSEN OIL EQUIPMENT CO., LTD предлагает полный ассортимент высококачественных обсадных муфт API 5CT, подкрепленных профессиональным опытом и строгим контролем качества. Для получения индивидуальных решений и надежной поддержки мы приглашаем вас узнать больше или напрямую связаться с RICHSEN по поводу потребностей вашего проекта.
